頑丈な骨材の生産、採掘、コンクリートのリサイクル回路では、ジョークラッシャーは粒子サイズを小さくするための主な防御線として機能します。これらの機械内部のジョープレートは、容赦のない高速圧縮力と高衝撃力を受けて動作するため、厳しい機械的ストレスに耐えます。ジョークラッシャーライナーの耐衝撃性は、運用効率、機器の安全性、トン当たりのコストを決定する決定的な技術要素です。
ライナーに十分な衝撃靭性が欠けていると、単に摩耗が早くなるだけではありません。それらは、早期の微小亀裂、構造剥離、またはメインクラッシャーフレームを歪ませる可能性のある壊滅的な脆性破壊に悩まされます。このパフォーマンスを最適化するには、正確な鋳造冶金、幾何学的設計、構造化された現場のメンテナンスを組み合わせた多面的なアプローチが必要です。
精密な冶金選択とマイクロアロイイング
クラッシャーライナーのベースライン耐衝撃性は、誘導炉取鍋の内部で鍛造されます。高マンガン鋼は、その独特の加工硬化能力により、依然としてこの用途の業界標準材料となっています。しかし、低品位の鋳造工場では、リンや硫黄などの混入元素を多量に含む未精製の鉄くずを使用することがよくあります。リンが過剰になると、弱くて脆い分子境界が形成され、大きくて硬い鉱山の原料が衝突すると即座に破壊されます。

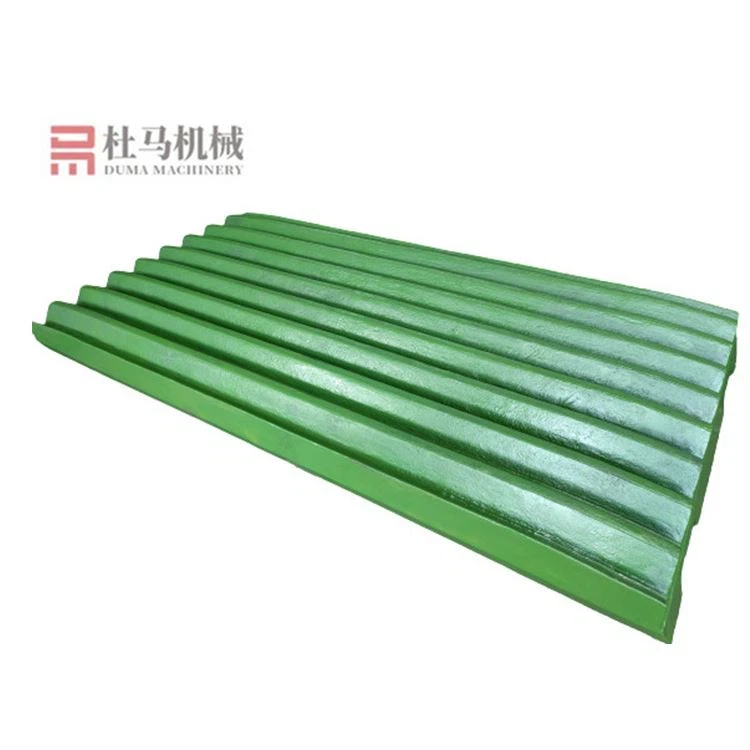

構造的完全性、高性能を最大限に高めるため、スペアパーツのジョープレートの装着シリーズは、Mn18Cr2 や Mn22Cr2 など、厳密に制御された合金組成を利用しています。クロムとモリブデンを精密に添加することにより、コアの延性を犠牲にすることなく、材料の降伏強度と初期硬度が向上します。これらの最適化された合金が高応力の岩石衝撃に遭遇すると、内部の結晶構造が急速に変化します。表面層は初期の HB200 から HB500 以上まで急速に硬化し、ガウジによる摩耗を防ぐ鉄で覆われた外側のバリアを形成します。一方、柔らかい内部マトリックスは最高の衝撃吸収靭性を維持します。
高度なマイコン制御による水の強化
生の高マンガン鋳物は、結晶粒界に沿って厚い孤立したネットワーク状炭化物が形成されるため、冷却すると当然脆くなります。ライナーの真の耐衝撃性を解放するには、特殊な熱プロセスが必要です。従来の油焼き入れや油焼き戻しに依存する標準的な炭素鋼や合金鋼とは異なり（急速な炭化物の析出を引き起こし、高マンガン異種を破壊する可能性があります）、粉砕機ライナーは一般に水強化として知られる制御された溶体化熱処理を受ける必要があります。
鋳造プレートはマイクロコンピューター制御の炉に置かれ、摂氏 1050 ～ 1100 度を超えるまで、厳格な段階的な温度プロファイルに沿って加熱されます。この極端な温度でライナーを保持すると、すべての一次脆性炭化物が完全に鉄マトリックスに溶解し、均質なオーステナイト構造が形成されます。この分子状態に達すると、ライナーは即座に大容量の水冷プールに投入されます。高出力の循環ポンプが鋼鉄の周囲に大量の冷水を強制的に流し、純粋なオーステナイトの微細構造を所定の位置に凍結させます。この正確なプロセスにより、ライナーは、厳しい運用上の衝撃に対する信じられないほどの、ほぼ破壊不可能な耐性が得られます。
幾何学的設計の最適化と応力分散
材料の卓越性は、局所的な応力集中を防ぐための戦略的な幾何学工学によってサポートされなければなりません。現代の鋳造工場では、一般的な均一厚さの設計を廃止し、コンピューター支援設計と有限要素解析を通じて設計された用途固有のジョープレートのプロファイルを採用しています。現実世界の破砕力をシミュレートすることで、エンジニアは最も重い衝撃エネルギーが破砕室内に入る場所を正確にマッピングできます。
顎プレートの歯のプロファイルを最適化することは、これらの力を管理する上で非常に効果的です。たとえば、鋭くて輪郭の高い波形の歯は、局所的な強力な咬合力を提供し、最小限の機械エネルギーで硬くて脆い岩を素早く分割します。厚手の高衝撃材料の場合、厚くわずかに湾曲した歯形は、粉砕衝撃をより広い表面積に分散するのに役立ち、歯が切断されるリスクを軽減します。さらに、最終的な圧縮が発生するジョープレートの下 3 分の 1 を厚くする可変厚さ設計を統合することで、本体中央部の早期の薄化を防ぎ、コンポーネントの全長にわたる摩耗プロファイルのバランスをとります。
バッキングコンパウンドの一体化と正確な取り付けフィット
冶金学的に完璧なライナーであっても、正しく取り付けられないと亀裂が発生します。ジョープレートが数千トンの動的圧縮を受けると、ライナーの背面とクラッシャーのジョーストックの間に微小な隙間があると、局所的なたわみが発生します。これらの微小屈曲動作の繰り返しにより、急速な疲労サイクルが生じ、最終的にはキャスト ライナーがその中心線から折れてしまう原因となります。
現場で優れた信頼性を実現するには、製造中に微細精度の寸法適合を保証する必要があります。高品質の鋳造工場は、高度な耐久性の高い垂直フライス盤および研削盤を利用して、後部の取り付け面を厳しい公差に合わせて加工します。現場での設置中、オペレーターはジョーストックを徹底的に洗浄し、高耐久性のエポキシバッキングコンパウンドジェルを塗布する必要があります。この裏打ち層は構造的な衝撃吸収材として機能し、残りの微小空隙をすべて満たし、衝撃力が機械フレーム全体に均等に伝達されることを保証します。の確保ジョープレートの鋳造正しい OEM トルク値を備えたアセンブリは、高振動による粉砕時の緩みを防止し、ライナーの早期破損の主な原因を中和します。
プロアクティブなサイトのメンテナンスとチャンバー管理
高い耐衝撃性を維持することは、ライナーが機械にボルトで固定された後も長期間続く運用上の責任です。破砕室内の変化が管理されていないと、応力レベルが大幅に変化し、摩耗部品が破壊される可能性があります。重大な危険の 1 つは、岩石が過度の高さから下部ゾーンに直接落下する「ノンチョーク」条件で破砕機を運転することです。これにより、高速で局所的な衝撃が発生し、加工硬化する前にライナーの破片をえぐり出す可能性があります。
高トン数のプラントでは、体系化された検査スケジュールの実施が必須です。メンテナンスチームは定期的にライナーをスキャンして、表面の細かい亀裂、ウェッジボルトの緩み、または局所的な不均一な摩耗がないか確認する必要があります。深いガウジングや局所的な歯の平坦化が早期に発見された場合は、多くの場合、プレートを垂直に反転して（摩耗した下部セクションを上部に移動させ）、摩耗プロファイルを均等化し、安全な耐用年数を延長できます。現場で実証済みのプレミアムを活用ジョースイング＆固定プレート Mn13このセットにより、オペレーターは急激な変形に耐える非常に丈夫で信頼性の高い基材を使用できるため、日常的な調整が簡単になり、突然の緊急停止が防止されます。
Duma Factory の機能でライナーの寿命を最大限に延長
Duma のような資産を所有し、直接運営している実体工場から交換部品を直接調達することは、摩耗部品の調達を最適化するための最も信頼できる戦略です。 ISO 9001:2015 規格に基づいて認定された完全に統合された 42,000 平方メートルの生産施設を運営する Duma は、原料の高周波溶解および自動化されたステップ水強化から精密機械加工および厳格な非破壊検査に至るまで、製造チェーン全体を完全に社内で管理しています。
4,000 セットを超えるパターン金型の広範なアーカイブにより、メッツォ C シリーズ、サンドビック CJ シリーズ、テレックスなどを含む、すべての主要な世界的な破砕プラットフォームにドロップインで正確に適合する互換性を提供します。需要の高い標準機器ラインについては、7 ～ 10 日以内の即時出荷を可能にする大量の大量在庫を維持し、倉庫での所要時間を大幅に短縮します。特殊な操作環境や独自の歯の構成に合わせて、当社のエンジニアリング チームは磨耗したサンプルからのリバース エンジニアリングを使用して、信頼性の高い 35 ～ 45 日の生産サイクル内でカスタム ソリューションを製造します。
当社が製造するすべてのウェアライナーには、構造鋳造欠陥に対する包括的な 12 か月の品質保証が付いています。大規模な卸売供給をお求めの場合でも、地元の採石条件下で当社の現場寿命を評価するための小規模な試用注文をご希望の場合でも、当社の技術チームは材料証明書、キャビティの最適化提案、およびお客様の作業のあらゆる段階での直接サポートを提供する準備ができています。
